トップページ ＞ 片持ち梁のたわみ変化量

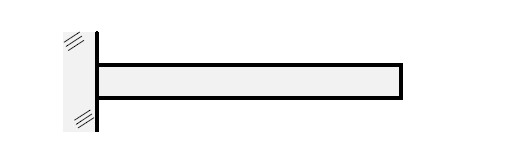

片持ち梁とは、プールの飛び込み台のように、



片側はしっかり固定されていて、もう片方は固定されていない



自由な状態の梁の事です。





梁の変形量を求める

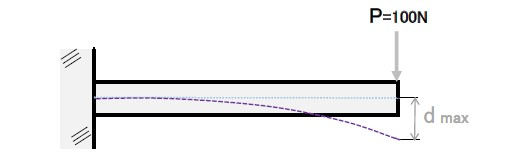

この片持ち梁に図のように100Nの鉛直荷重をかけた時の



梁の変形量を求めてみます。





変形量はdmaxで表します。







変形量dmaxを求める

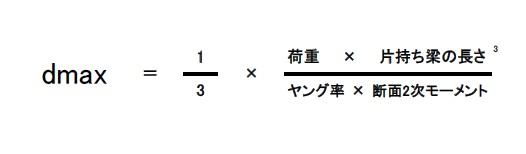

変形量ｄmaxは下記の公式で求められます。







片持ち梁の変化量に必要な情報



構造計算などで片持ち梁の変化量を求めようとすると



下記の情報が必要になります。

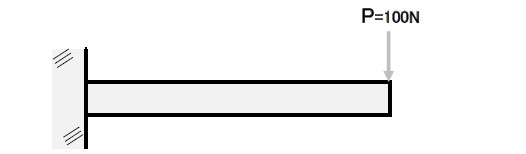

まずは荷重



記号はPで表し、単位はN(ニュートン）です。



上図では100Nとしています。



因みに100Nは約10�sｆです。





片持ち梁の長さ。



記号はｌ（エル）で、単位はm（メートル）、cm（セントメートル）



mm（ミリメートル）で表します。





ヤング率



ヤング率とは?



ヤング率とは物体の”影響されにくさ”の事です。



人に影響されやすい人っていますよね？



逆に全く影響されずにわが道を行く人もいます。



人がどれだけ影響されやすいかは、分かりずらいですが、





物体は数値で分かります。





ヤング率一覧



物体	ヤング率（GPa）
純鉄（99.96%）焼鈍し	205
一般構造用圧延鋼材 SS400	206
機械構造用炭素鋼 S45C	205
フェライト系ステンレス鋼 SUS430	200
オーステナイト系ステンレス鋼 SUS304	197
ニッケル Ni	204
純アルミニウム Al	69
純チタン	106
ダイヤモンド	1000
金	78
銀	82.7
木材（チーク材）	13



ヤング率は、数値が大きいほど影響されにくい事になります。



一覧表から行くと、ダイヤモンドが一番影響されにくく、



木材が一番影響されやすいという事になります。



ヤング率の単位はGPa（ギガ パスカル）で表記されます。





断面2次モーメント



断面2次モーメントはその断面を持つ梁の曲げにくさを表す量の事です。



大きいほど、たわまなくなります。
